矿热炉二次电流采集系统

应用环境

矿热炉二次电流采集系统适用于电石炉、锰铁炉、铬铁炉、钨铁炉、硅铁炉、硅铬炉等各种矿热炉的二次电流以及功率等电能参数的测量。

1.矿热炉供电系统

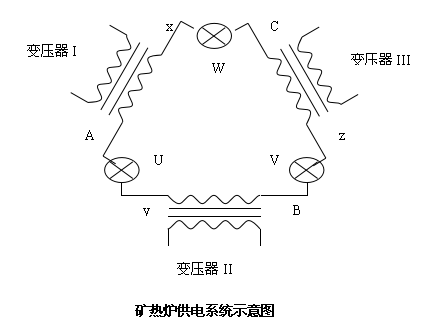

矿热炉供电系统如下图所示，整个供电有三台单相变压器组成，三个电极U、V、W构成星形接法，变压器通过短网及铜柱与电极相连。其中变压器I的A相与U电极相连，x相与W电极相连，变压器II的B相与V电极相连，y相与U电极相连，变压器III的C相与W电极相连，z相与V电极相连。

2.采集系统介绍

我公司根据矿热炉存在的现实情况开发出矿热炉二次电流采集系统，并且分为电流积分箱和功率箱两个模块。

电流积分箱模块： Rogowski线圈采集变压器每个短网上的电流，经过积分和求和处理获得流过变压器的电流，分别采用交流电压和直流电流输出。另外，流过每一根短网的电流通过RS485远程传输。

功率箱模块：将电流积分箱的交流输出按照实际变压器的三角形接法接入功率箱模块，通过矢量迭加的方式获得电极的电流，采用交流电压和直流电流的方式，交流方式和输入的三相的电极电压输入功率表计算所需的电能参数，通过RS485远程传输。直流电流的方式直接输出。

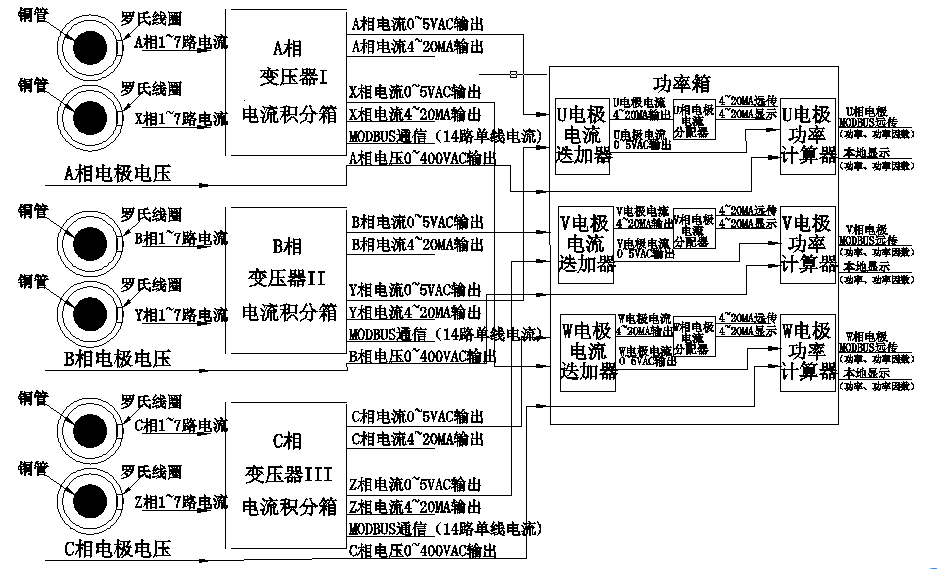

矿热炉二次电流采集系统的总体框图如下。

矿热炉二次电流采集系统的总体框图

    3.技术指标

    电流积分箱技术指标                             功率箱技术指标

    a相输入端数量：8                               电压输入端数量：3相

    x相输入端数量：8                               电压输入量程：  可选

    0-5V交流电压输出精度： 0.5%                       电流输入端数量：6

    4-20mA输出精度： 0.5%                           电流输入量程：  0~5VAC

    单通道输入量程范围：可选                          4-20mA电流输出：3路

    交流电流最大采样时间：100mS                        4-20mA输出精度： 0.5%

    电源： AC220V                                 4-20mA输出电极电流强度量程：可选

    线圈：罗氏线圈                                功率测量精度：    0.5%

    环境温度：-10~50℃

    储存温度：-20~70℃

    环境湿度：5~100%RH（40℃）

    4.现场安装

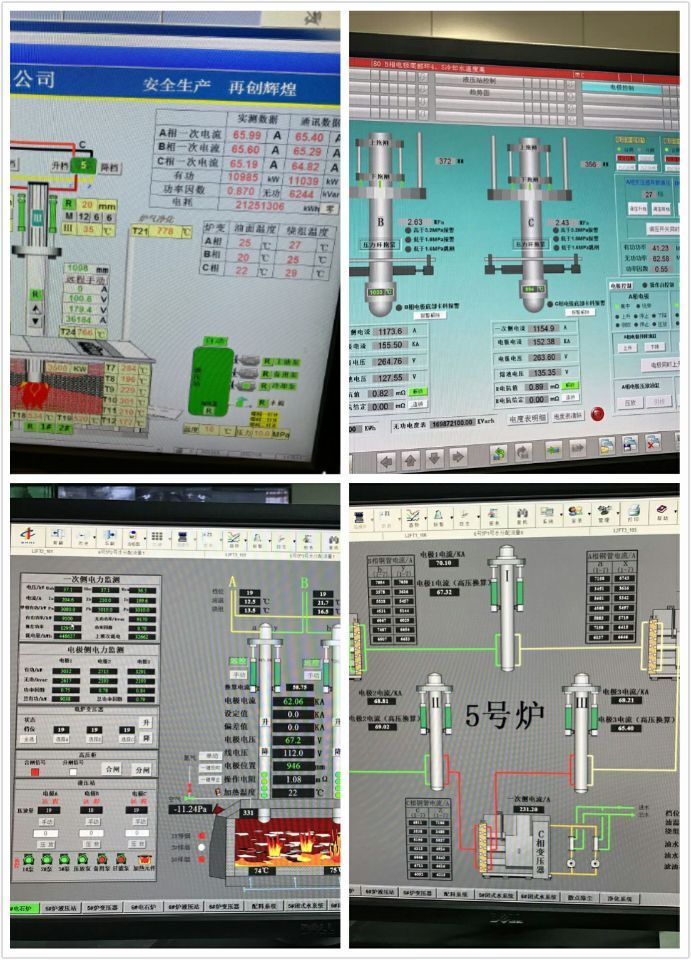

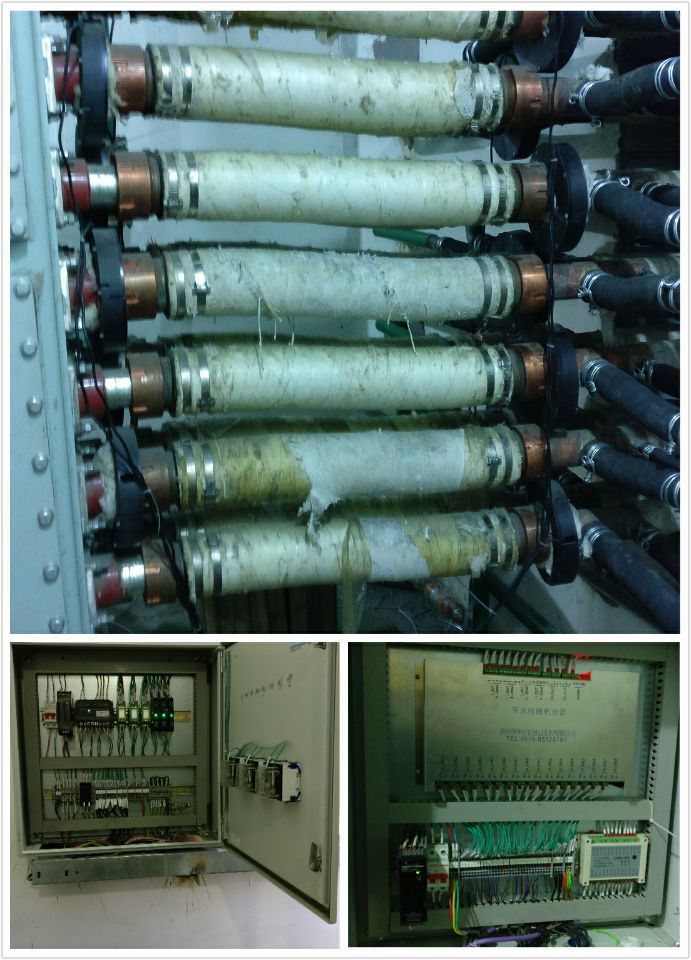

    以下图片是在现场的安装和使用的实际情况。
